Embout à rotule bronze/acier femelle Ø 16 mm - M16 x 2,0 mm
EMBORF16
EMBORF16

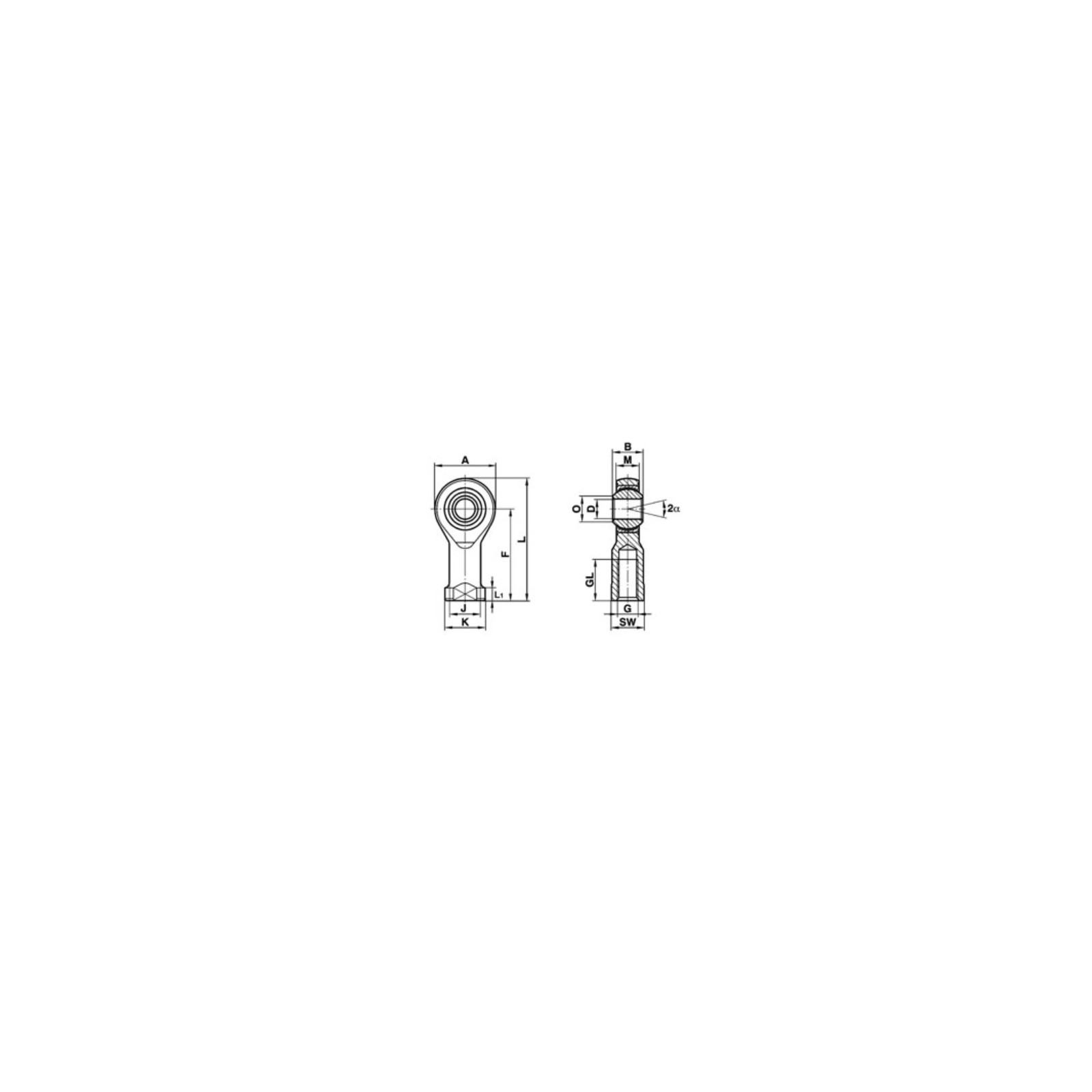

| D | 16 mm |
|---|---|
| A | 42 mm |
| B | 21 mm |
| M | 15,00 mm |
| G | M16 x 2,00 mm |
| F | 64 mm |
| J K | 22,0 27 mm |
| GL L | 28 mm 85 mm |
| α | 13° |
| SW L1 | 22 mm 8,0 mm |

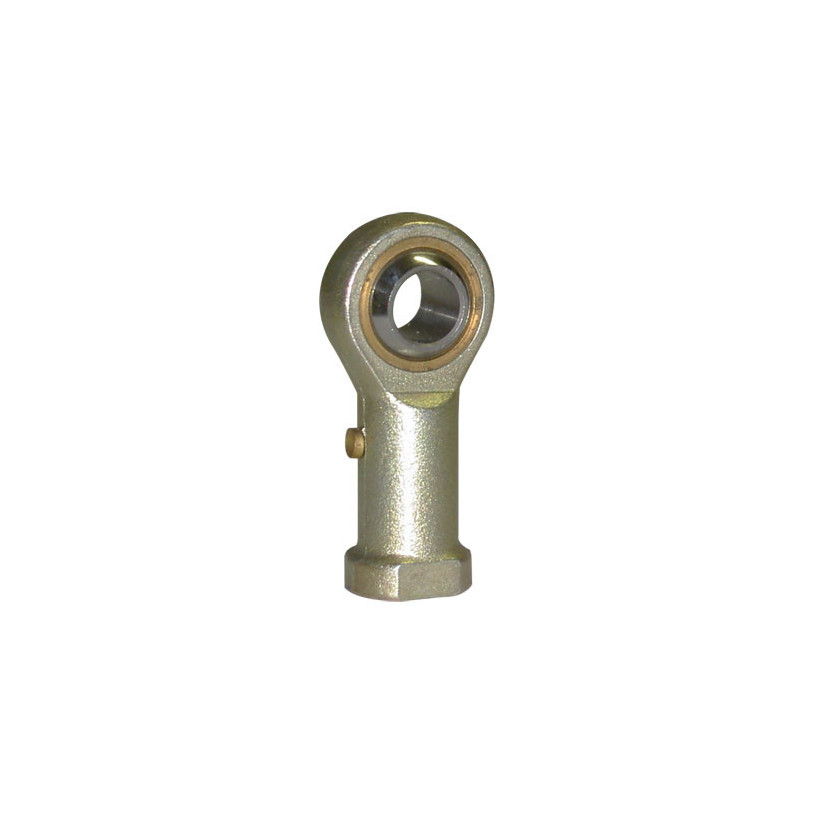

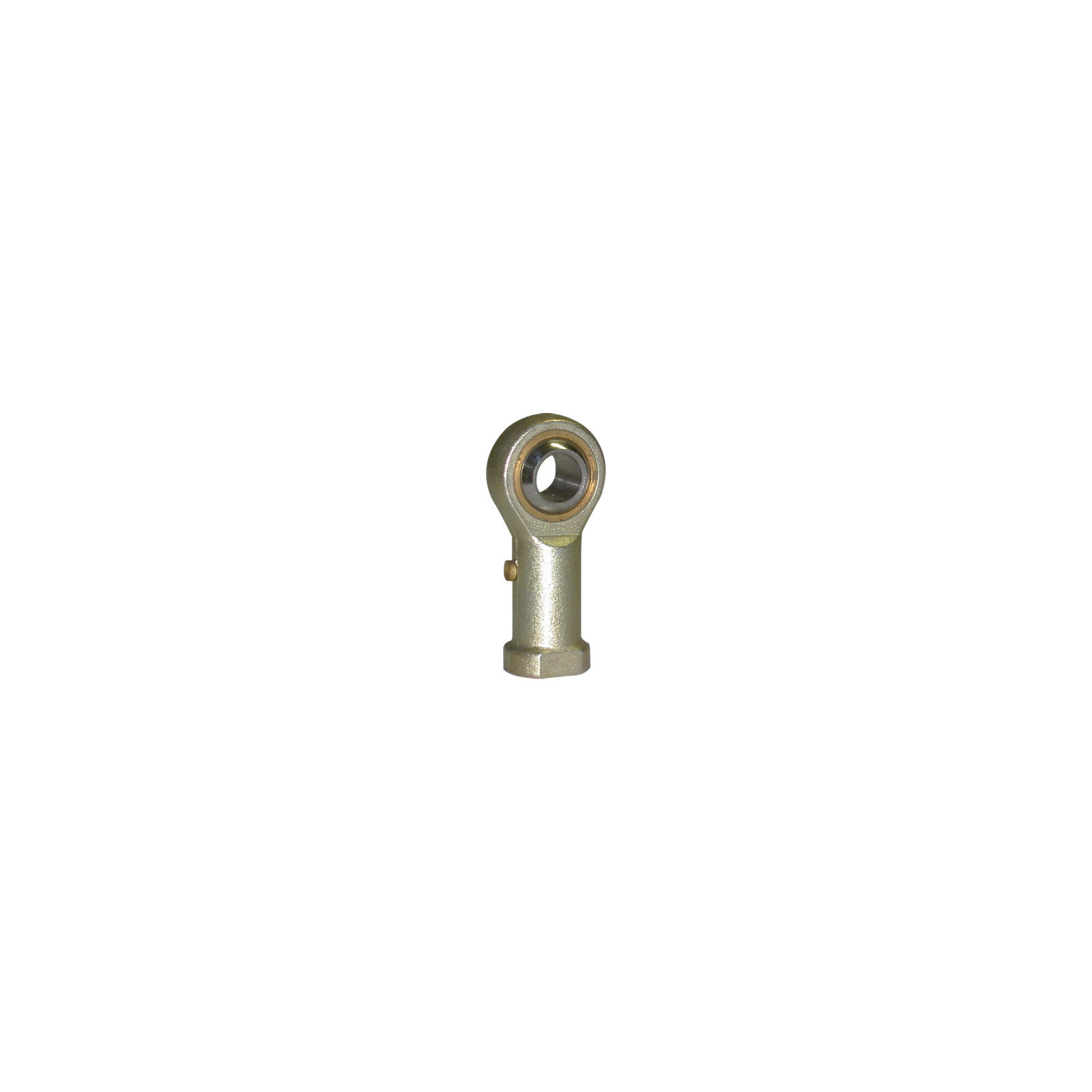

Embout à rotule femelle.
Filetage à droite.
Charges de base :
Dynamique : 28,5 kN
Statique : 52,7 kN
| D | 16 mm |
|---|---|
| A | 42 mm |
| B | 21 mm |
| M | 15,00 mm |
| G | M16 x 2,00 mm |
| F | 64 mm |
| J K | 22,0 27 mm |
| GL L | 28 mm 85 mm |
| α | 13° |
| SW L1 | 22 mm 8,0 mm |
