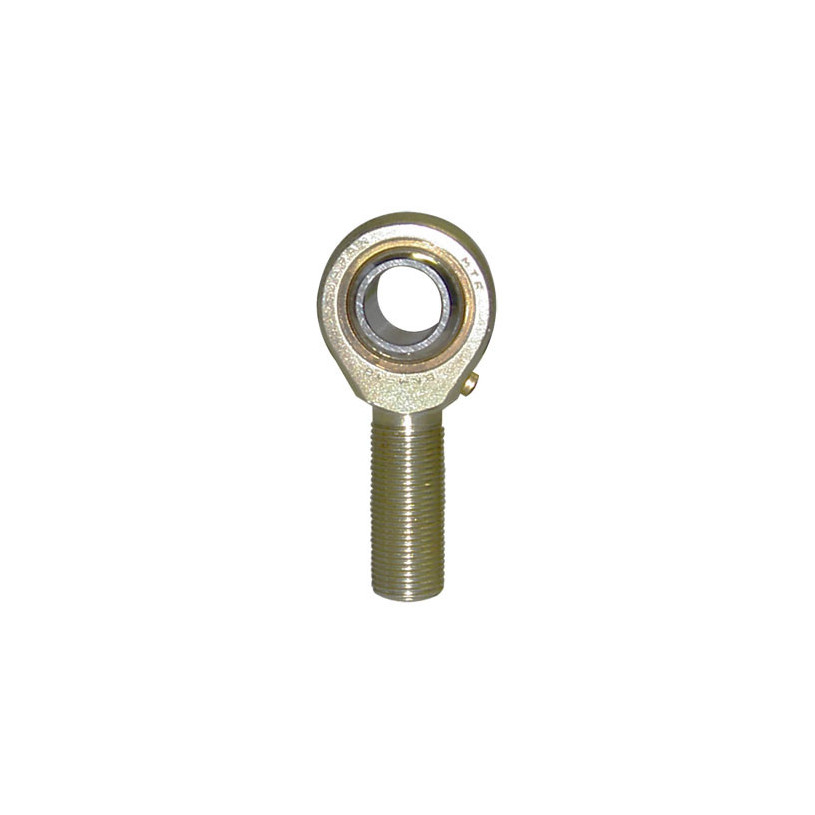

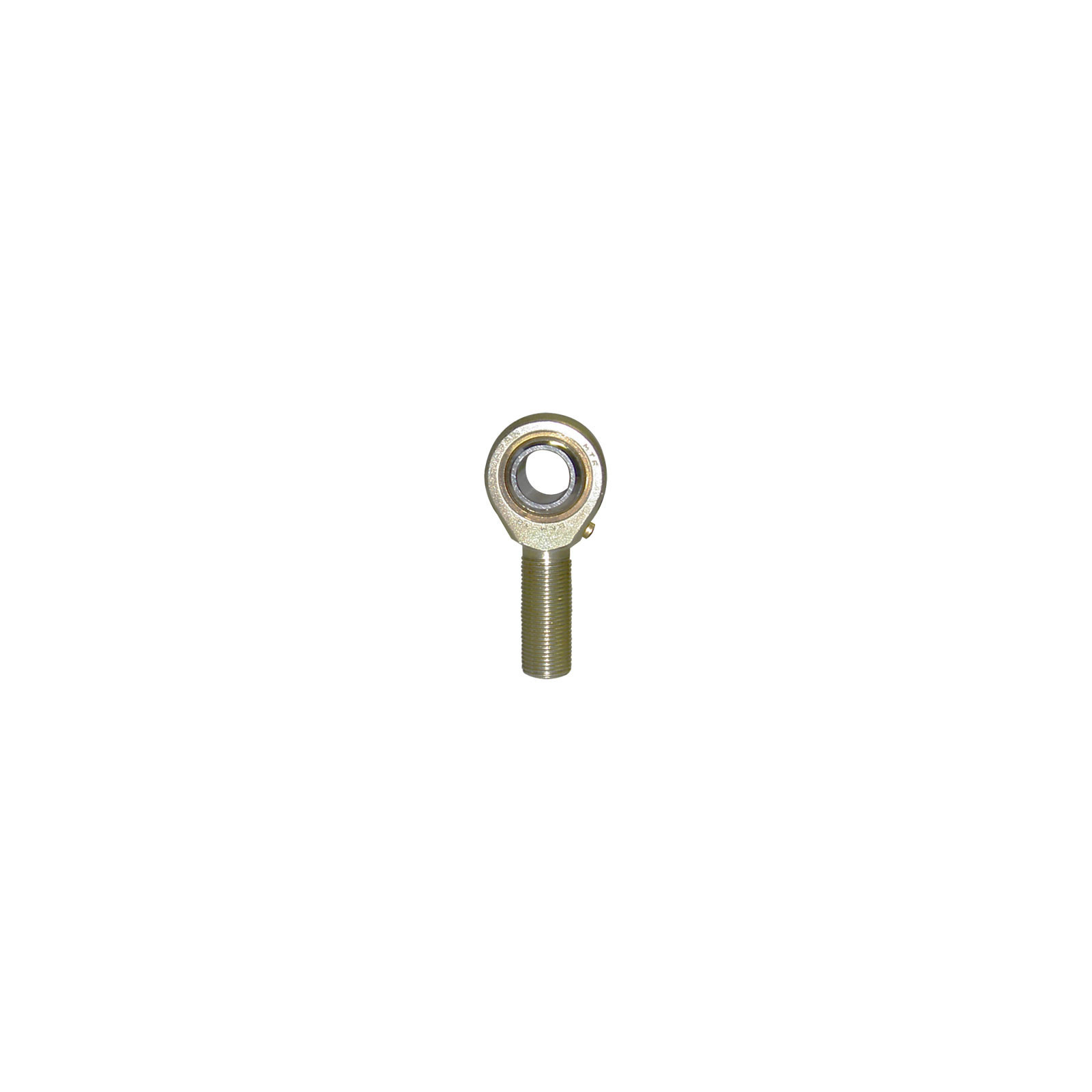

Embout à rotule bronze/acier mâle Ø 16 mm - M16 x 2,0 mm
EMBORM16
EMBORM16

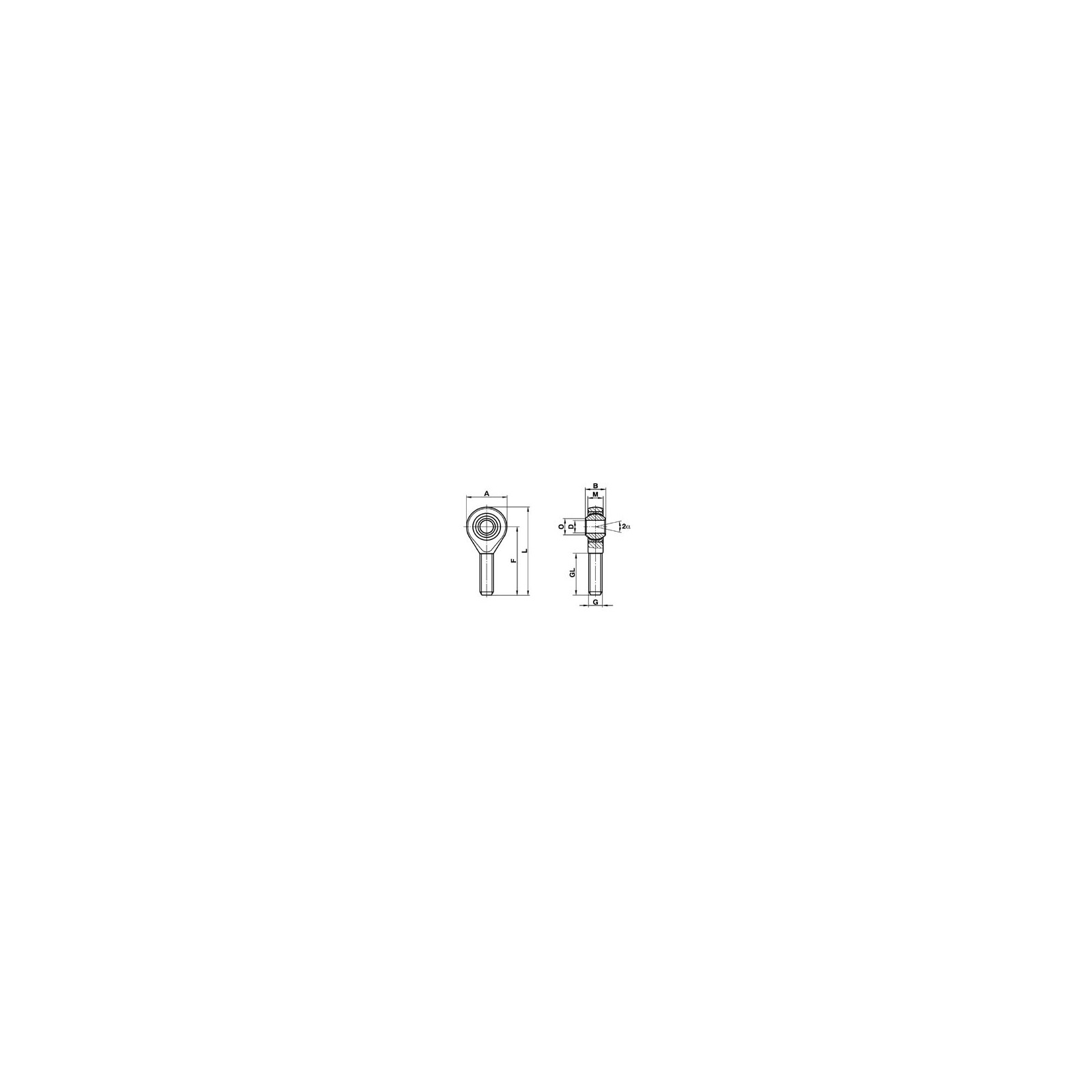

| D | 16 mm |
|---|---|
| A | 42 mm |
| B | 21 mm |
| M | 15,00 mm |
| G | M16 x 2,00 mm |
| F | 66 mm |
| GL L | 40 mm 87 mm |
| α | 13° |
Embout à rotule mâle.
Filetage à droite.
Charges de base :
Dynamique : 28,5 kN
Statique : 52,7 kN
| D | 16 mm |
|---|---|
| A | 42 mm |
| B | 21 mm |
| M | 15,00 mm |
| G | M16 x 2,00 mm |
| F | 66 mm |
| GL L | 40 mm 87 mm |
| α | 13° |
