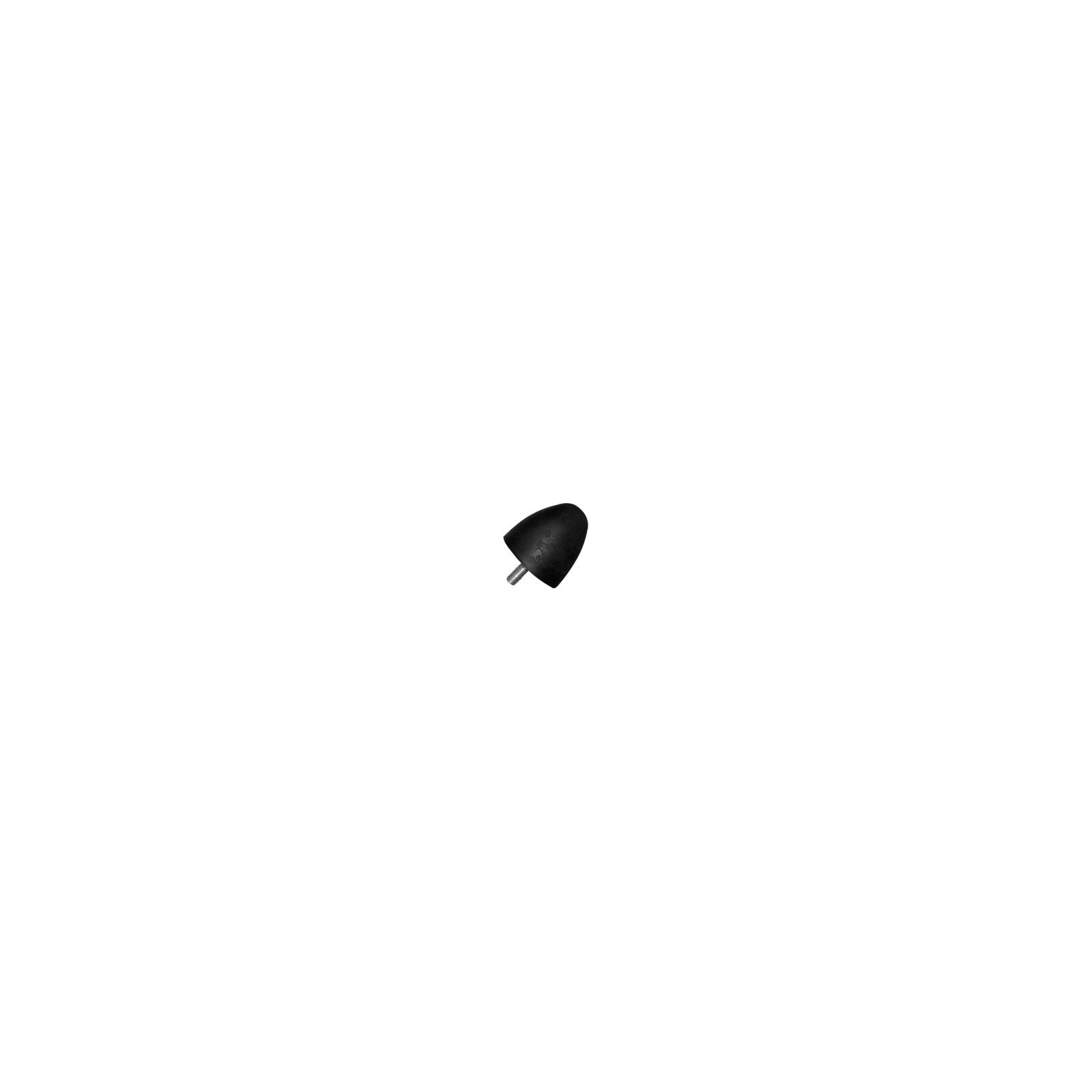

PLOT TYPE T (BUTEE CONIQUE 1 TIGE) Ø 30 X 30 M8
PLOTT3030
Agrandir l'image PLOTT3030
| Type | Butée conique |
|---|---|
| A | 30 mm |
| B | 30 mm |
| C | M8 |
| H | 20 mm |
Applications :
Comme butées : Dans tous les cas où un élément flexible a une amplitude limitée.
Fin de course de ressorts à lames ou amortisseurs.
Fin de course de grues et de palans.
Calage de matériel fragile dans leurs emballages.
Dynamique :
Charge : 340 kg.
Flèche : 25 mm.
Energie à 1 m/s : 3 kg/m
| Type | Butée conique |
|---|---|
| A | 30 mm |
| B | 30 mm |
| C | M8 |
| H | 20 mm |
