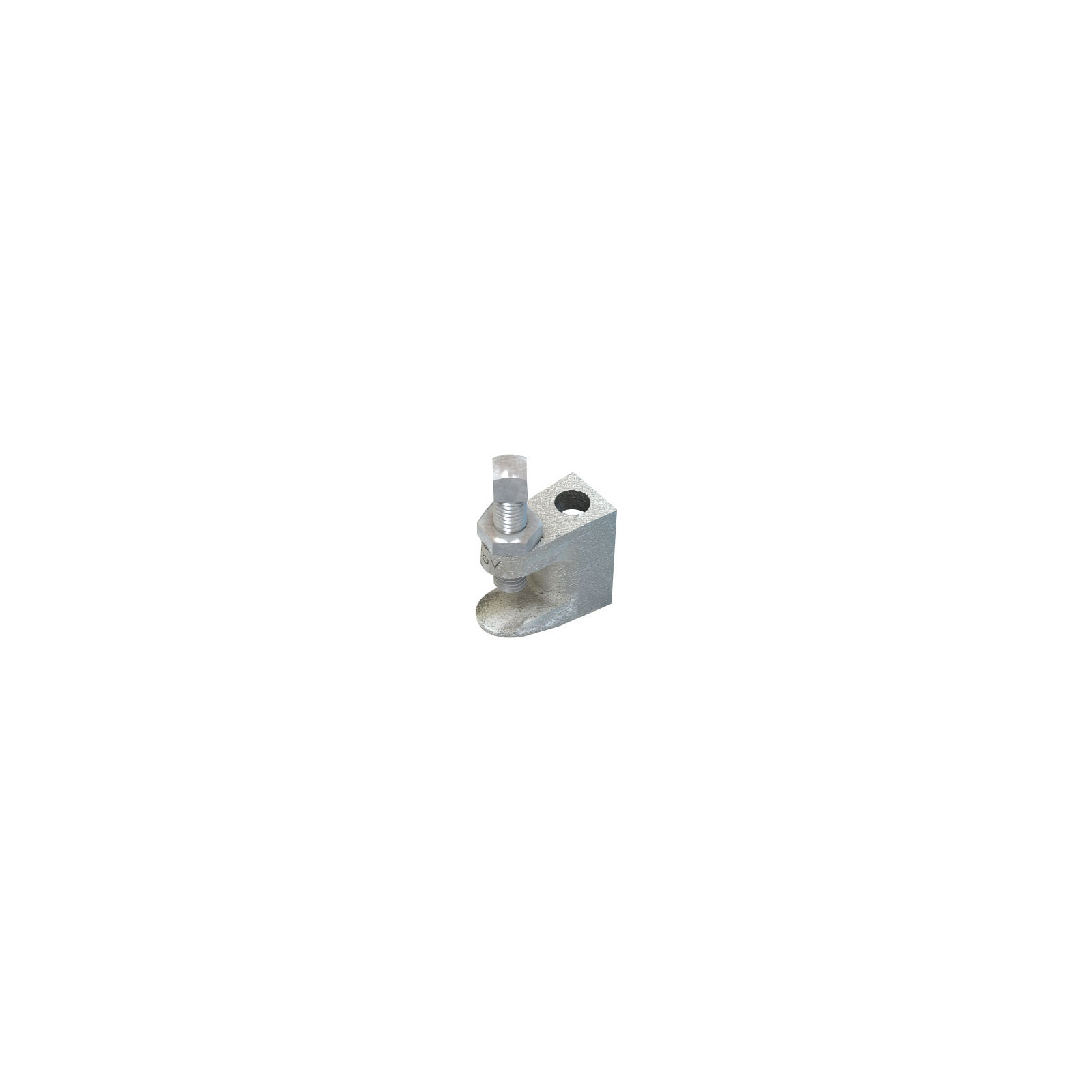

Pince à poutrelle Lindapter FL à trou lisse Crapaud Lindapter FL1 pour vis M8
CRAP
CRAP
| Ø trou Y | 9 mm |
|---|---|
| Tige fileté Y | M8 |
| Charge utile (coefficient de sécurité 4:1) Traction | 1,1 kN |
| Epaisseur de serrage W | 3-17 mm |
| Vis | M8 |
| T | 36 mm |
| U | 35 mm |
| X | 20 mm |
| Largeur V | 19 mm |
Fonte malléable, zingage brillant.

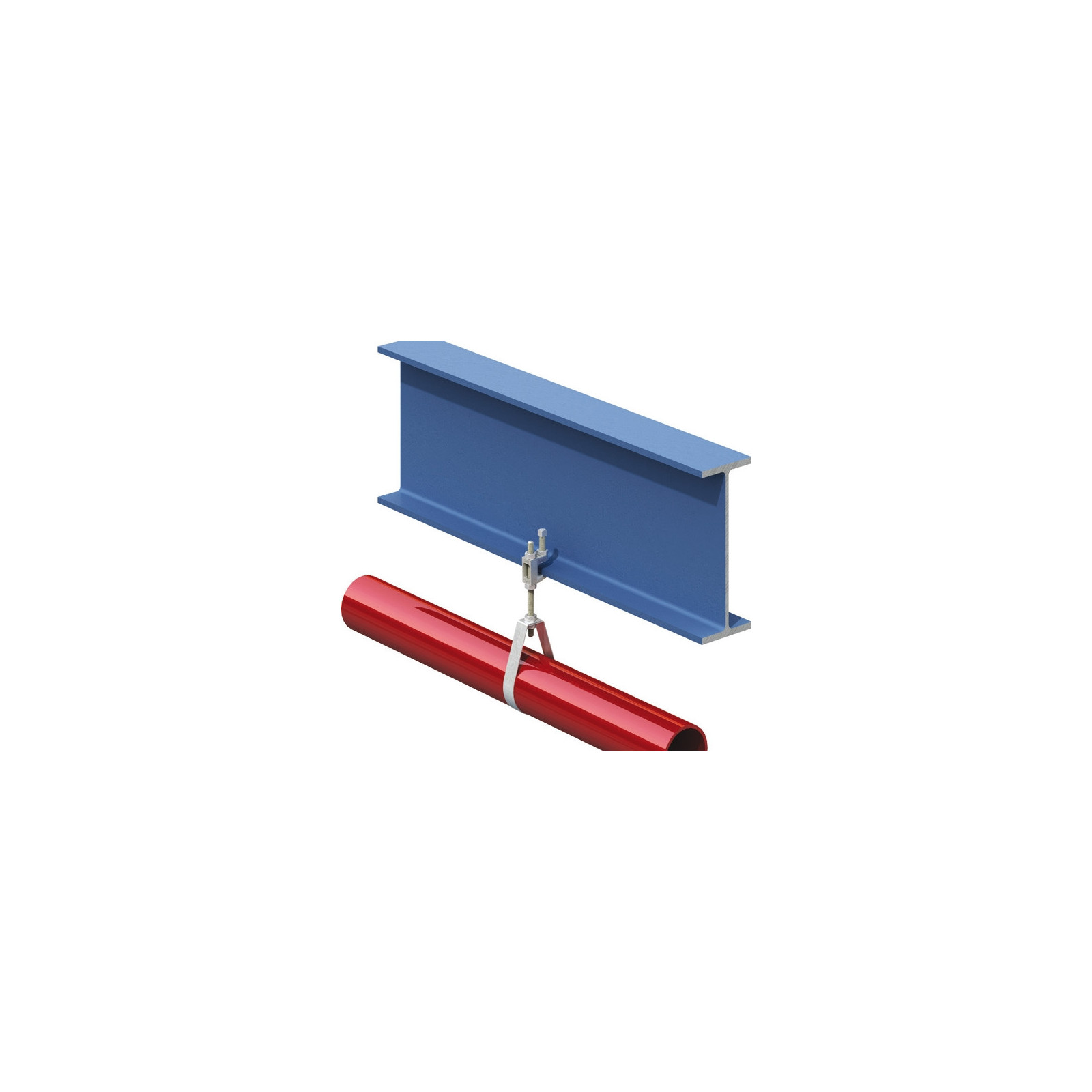

Pince pouvant être utilisée sur des poutrelles à ailes parallèles ou inclinées, livrée avec le trou arrière percé. Le type FL utilise une vis de pression à bout cuvette classe 8.8 pour serrer solidement. Livré avec une vis à tête carrée.
Installation :
1. Faire glisser la pince sur l'aile de la poutrelle et serrer la vis au couple recommandé.
Recommandations : serrer la vis à la main et ensuite la faire tourner d'un quart de tour (90°) à l'aide d'une clé.
2. Serrer le contre-écrou (N) au couple recommandé.
>> Sur les ailes inclinées, la vis de pression à bout cuvette doit serrer l'intérieur de l'aile.
| Ø trou Y | 9 mm |
|---|---|
| Tige fileté Y | M8 |
| Charge utile (coefficient de sécurité 4:1) Traction | 1,1 kN |
| Epaisseur de serrage W | 3-17 mm |
| Vis | M8 |
| T | 36 mm |
| U | 35 mm |
| X | 20 mm |
| Largeur V | 19 mm |
A voir

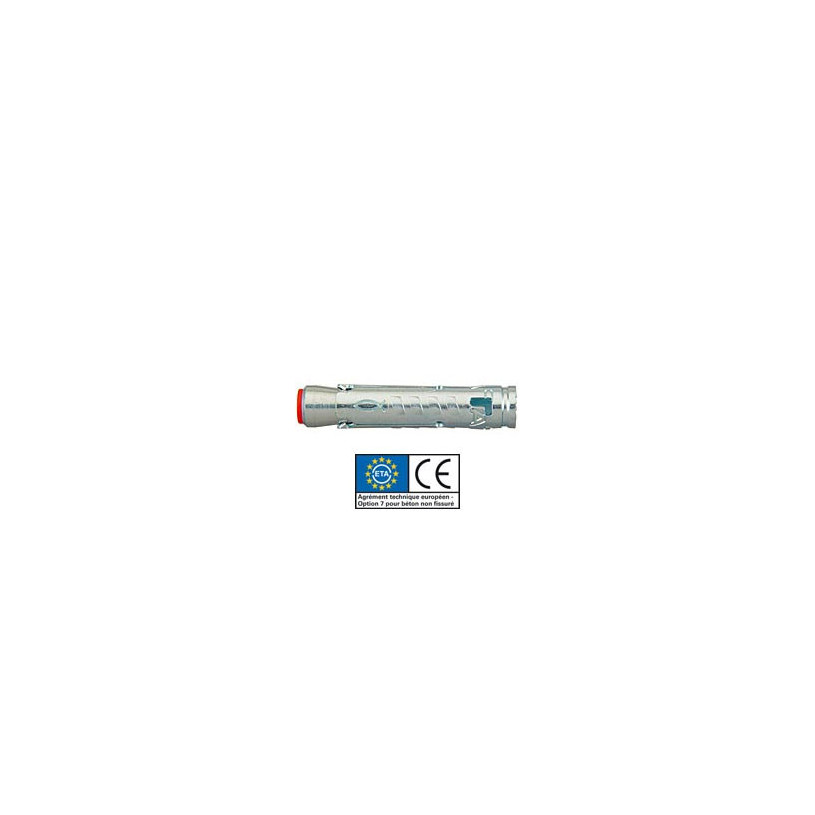

Tige de scellement à expansion - Inox
